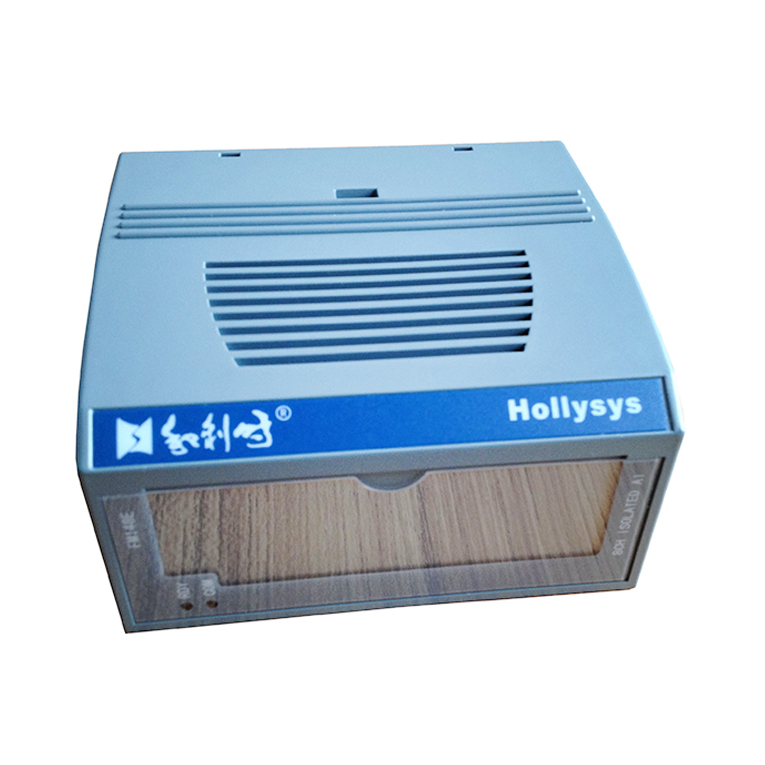

FM143 型模塊是智能型 8 路熱電阻模擬量輸入模塊，生產廠家是和利時公司，咨詢

電話：18663708113

和利時 HollySys 公司采用目前世界上先進的現場總線技術( ProfiBus-DP 總線) 而新開發的

熱電阻模擬量輸入模塊。通過組態，和利時

FM143該模塊可對在50～383.02歐姆范圍內的

電阻信號采樣處理。

fm143模塊體積小，重量輕，安裝靈活。
fm143模塊具備帶電插拔功能?？稍谙到y(tǒng)加電的情況下直接插拔本模塊，不會影響本模塊及

系統的正常運行。
fm143模塊具有看門狗定時器電路，可使模塊在異常情況下自動復位。
fm143模塊提供了dc24v反向保護、通訊線箝壓保護，信號輸入通道過壓保護。
２原理說明
fm143型模塊通過與其相配的底座fm131a相連，然后通過底座側的40個端子將8路現場信

號引入，再通過一個64針連接器進入8路雙端輸入型rtd模擬輸入板。輸入后的熱電阻信號經

過橋式平衡測量電路，轉換成電壓信號，再經過濾波，進入a/d轉換電路。a/d轉換后的信號

進入智能處理板，智能處理板根據此信號，計算出輸入信號的值，

fm143八路熱電阻模擬量

輸入模塊３使用說明
３．１狀態指示燈說明
本模塊加電時，其面板上的狀態指示燈（rdy燈和com燈）顯示當前的工作和通訊狀態。具

體組合狀態及含義如表3-1所示。
表3-1面板指示燈rdy和com的組合及含義

FM143 型模塊是智能型 8 路熱電阻模擬量輸入模塊.

詳情請咨詢18663708113
